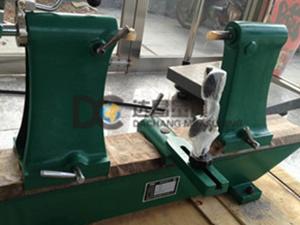

產品名稱：偏擺檢查儀
產品別名：偏擺檢查儀高精度偏擺檢查儀 30017偏擺檢查儀 50017偏擺檢查儀 10017偏擺檢查儀
偏擺檢查儀的用途：主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作極為方便。
偏擺檢查儀主要技術參數：
1、 莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、 頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、 被測零件蕞大直徑 270mm
4、 測量長度 300mm、500mm、1000mm、1500mm、2000mm
偏擺檢查儀規格：
規格mm | 中心高度 mm | 測量直徑 mm | 精度 |
平行方向 | 垂直方向 |
200 | 100 | 200 | ≤8 | ≥5 |
300 | 170 | 270 | ≤8 | ≥5 |
300 | 300 | 560 | ≤8 | ≥5 |
500 | 250 | 460 | ≤8 | ≥5 |
500 | 300 | 560 | ≤8 | ≥5 |
1000 | 250 | 460 | ≤10 | ≥8 |
1000 | 300 | 560 | ≤10 | ≥8 |
2000 | 230 | 460 | ≤30 | ≥20 |
偏擺檢查儀使用操作規程：
1.3.工件檢測前應先用L=400MM檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。
一． 工件檢測時，應小心輕放，導軌面上不允許放置任何工具或工件。
二． 工件檢測完工后，應立即對儀器進行維護保養，導軌及頂尖套應上油防銹，并保持周圍環境整潔。
三． 應指定專人于每月底對偏擺儀進行精度實測檢查，確保設備完好，并做好實測記錄。
偏擺檢查儀的包裝：木箱（也可以根據用戶要求定做）
偏擺檢查儀的顏色：偏擺檢查儀一般選用綠色和藍色（也可以按用戶要求)
