鑄鐵檢驗平臺

咨詢電話：0317-8266666

檢驗平臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。

標簽：鑄鐵檢驗平臺,檢驗平臺

詳細介紹products details

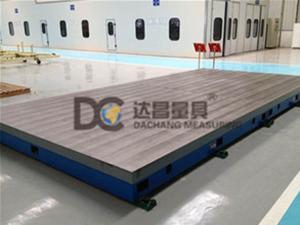

產品名稱：檢驗平臺
產品別名：鑄鐵檢驗平臺、鉗工檢驗平臺、花崗石檢驗平臺大理石檢驗平臺大型檢驗平臺
檢驗平臺標準：按JB/T7974-1999標準制造。
檢驗平臺用途：檢驗平臺是用于工件檢測或劃線的平面基準量具。
檢驗平臺結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
檢驗平臺材料：HT200-300。工作面采用刮研工藝，平板是用于工件檢測或劃線的平面基準量具。
檢驗平臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
檢驗平臺規格：
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
規格（長×寬）mm 檢驗平臺精度等級
1級 2級 3級
平面度公差（um）
200×200 10 20 50
300×200 12 24 60
300×300 12 24 60
300×400 12 24 60
400×400 12 24 60
400×600 14 28 70
500×500 14 28 70
500×600 14 28 70
500×800 16 32 80
600×800 16 32 80
600×900 16 32 80
1000×750 18 36 90
1000×1000 20 39 96
1000×1200 20 40 100
1000×1500 24 48 120
1000×2000 26 52 130
1500×2000 28 56 140
1500×2500 32 64 152
1500×3000 70 174
2000×3000 74 184
2000×4000 219
2500×3000 186
2000×4500 237
2000×5000 255
2000×6000 292
3000×6000 308
